Tasainen vs. terävän pyrstön itsekierteittävät ruuvit: materiaalierot kierteen muodostuksessa

Kaksi itsekierteittävää ruuvia voivat näyttää lähes identtisiltä roskakorissa ja silti käyttäytyä täysin eri tavoin kokoonpanolinjalla. Ero alkaa yleensä hännästä, varren päätä vastapäätä olevasta päästä. Tasainen pyrstöruuvi viimeistelee tylpän, viistetyn pinnan, kun taas terävä pyrstöruuvi viimeistelee kapenevan kärjen. Tämä yksittäinen geometrinen valinta päättää, tarvitaanko ohjausreikää, kuinka nopeasti ruuvi käynnistyy ja kuinka paljon vääntömomenttia nivel imee ennen kuin jokin epäonnistuu.

Geometria kertoo kuitenkin vain puolet tarinasta. Kärjen takana oleva materiaali yhdessä siihen tehdyn lämpökäsittelyn kanssa ratkaisee, muodostuvatko langat alustaan ​​puhtaasti vai irrottavatko sen.

Mitä itsekierteittävän ruuvin häntä todella tekee

Kiinnitysterminologiassa pyrstö on varren terminaalipää, ja se ohjaa kuinka ruuvi menee työkappaleeseen.

• Litteä häntä: varsi päättyy tasaiseen tai kevyesti viistettyyn pintaan. Ilman lävistyskohtaa ruuvi on tarkoitettu menemään esiporattuun, rei'itettyyn tai muotoiltuun reikään ja muodostamaan tai leikkaamaan sitten liitoskierre tuon reiän sisään.
• Terävä häntä: varsi kapenee kartiomaiseen pisteeseen. Kärki toimii käynnistimenä, syrjäyttäen tai leikkaavana materiaalina, joten johtolangat tarttuvat monissa alustoissa ilman erillistä porausvaihetta.

Koska terävä takapää on kapeneva, sen ensimmäiset kierteet ovat epätäydellisiä ja syvenevät asteittain ruuvin edetessä. Tasainen pyrstöruuvi kuljettaa täydellisempiä kierteitä lähemmäs varren päätä, mikä muuttaa sekä kuorman jakautumista kiinnittyvälle pituudelle että käyttömomenttikäyrän muotoa.

Materiaalin valinta ja lämpökäsittely: todellinen ratkaiseva tekijä

Hiiliteräslaadut, kuten C1022A, ovat yleensä kotelokarkaistuja: pinta on hiiltynyt kovaksi, jotta se voi leikata tai muodostaa kierteen, kun taas ydin pysyy pehmeämpänä ja sitkeämpänä, jotta ruuvi ei napsahda vääntömomentin vaikutuksesta. Pinnan kovuuden ja ytimen kovuuden välinen ero tekee pienestä ruuvista sekä aggressiivisen että kestävän.

Ruostumattoman teräksen vaihtoehdot käyttäytyvät eri tavalla ja ne ymmärretään usein väärin:

• SUS410, martensiittista ruostumatonta terästä: se voidaan karkaista ja karkaistua, saavuttaen kovuuden lähellä kotelokarkaistua hiiliterästä samalla kun se tarjoaa kohtalaisen korroosionkestävyyden.
• SUS304 ja SUS316, austeniittiset ruostumattomat teräkset: niitä ei voida vahvistaa karkaisemalla ja karkaisemalla. Kovuus tulee vain kylmämuokkauksesta, joten ne pysyvät pehmeämpinä ja ovat alttiimpia kiertymiselle ja langan irtoamiselle.

Erotuksella on eniten merkitystä terävässä kärjessä. Tällä pisteellä on hyvin pieni poikkileikkaus, joten ylikarkaistu tai alikarkaistu kohta voi murtua ajon aikana, kun taas alikarkaistu kohta yksinkertaisesti taittuu ja kieltäytyy käynnistymästä. Litteät pyrstöruuvit levittävät käyttöjännitystä laajemmalle alueelle, mutta niiden pitkä kierrekiinnitys tarkoittaa, että kotelon syvyyden on pysyttävä yhtenäisenä koko kierteen pituudella.

Litteä häntälankaa muodostava käyttäytyminen

Litteä pyrstöruuvi on kontrolloitu kiinnike. Koska se ei voi lävistää työkappaletta, reiän halkaisija ja reiän laatu määrittävät kierteenmuodostusolosuhteet. Metallilevyssä reikä lävistetään tai porataan normaalisti hieman nimelliskierrekoon alle ja ruuvi rullaa tai leikkaa oman kierteensä sen reiän seinämään. Muoveissa ja painevaluissa valettu ydinreikä saavuttaa saman tuloksen.

Seuraukset ovat ennakoitavissa: käynnistysmomentti on suurempi, koska koko kierreprofiili kiinnittyy välittömästi, kytkentäpituutta on helppo hallita ja liitokset voidaan purkaa ja koota paljon vähemmän vaurioita kuin terävä kärki aiheuttaisi. Litteät pyrstöruuvit ovat myös luonnollinen valinta, kun ruuvi kulkee ensimmäisen paneelin läpi ja muodostaa kierteen mutteriin, ulokkeeseen tai paksumpaan toiseen kerrokseen.

Litteät itsekierteittävät ruuvit metalliin ja sokeisiin reikiin Tylsä litteä pyrstö sopii esiporattuihin metalliin, sokeisiin reikiin ja pohjatöihin litteillä tai kattilapäillä ja hiili- tai ruostumattomasta teräksestä valmistetuilla vaihtoehdoilla. Näytä tuote →

Terävä häntälankaa muodostava käyttäytyminen

Terävä takaruuvi vaihtaa nopeuden hallintaan. Kärki paikantaa itsensä, työntää materiaalin sivuun ja vetää ensimmäiset kierteet kosketukseen, joten erillistä porausta ei tarvita puuhun, lastulevyyn, ohutlevyyn ja moniin muoveihin. Kompromissi on, että alustan on hyväksyttävä siirtynyt materiaali. Tiheässä kovapuussa tai paksussa teräksessä kärjellä ei ole minne siirtää materiaalia ja käyttömomentti nousee jyrkästi.

Teräväkärkiset rakenteet keskittävät myös jännityksen, koska kartiomainen kärki kantaa vähemmän materiaalia ja kierteen muodostavat kuormat yhtyvät pieneen määrään karkaistua terästä. Tällöin kotelon syvyyden hallinta tulee kriittiseksi: liian matala kotelo ja kärki deformoituu, liian hauras kotelo ja kärjen sirut.

Teräväkärkiset itsekierteittävät ruuvit Ihanteellinen valmiiksi poratuille metallikokoonpanoille, nämä ristiin upotetut ruuvit leikkaavat kierteitä ja jakavat puristusvoiman rakennusten, huonekalujen ja laitteiden koteloihin. Näytä tuote →

Litteä häntä ja terävä häntäruuvit vierekkäin

Alla olevassa taulukossa on yhteenveto eroista, jotka ovat tärkeimmät määrittelytyössä.

Kuinka lämpökäsittely tukee johdonmukaista langanmuodostusta

Kierteenmuodostuskyky on yhtä hyvin lämpökäsittelytulos kuin suunnittelutulos. Hiiletys muodostaa kovan pintakerroksen, karkaisu lukitsee muodonmuutoksen ja karkaisu palauttaa tarpeeksi ytimen sitkeyttä kestämään asennusmomenttia. Kotelon syvyys, pinnan kovuus ja sydämen kovuus on kaikki pidettävä ikkunan sisällä, ja tämä ikkuna on helpoin pitää, kun uunin ilmapiiri ja lämpötilaprofiili toistuvat erästä toiseen.

Prosessilaitteet ovat siksi suoraan kiinnikkeiden laadun takana. Ohjatun ilmakehän hiiletys- ja karkaisuuunit oikein määritellystä valikoimasta lämpökäsittelylaitteet pitää kotelon syvyys yhtenäisenä koko tuotantoerässä mieluummin kuin vain näytteessä. Kovuustutkimukset ja suolasuihkutestit vahvistavat sitten, että pintakerros käyttäytyy käytössä tarkoitetulla tavalla.

Kärjen tyypin ja materiaalin sovittaminen alustaan

Materiaalipäätöksen tulee seurata alustaa, ei päinvastoin.

• Ohut teräslevy, noin 0,5-1,5 mm: terävä takakotelon karkaistu hiiliteräsruuvi on nopein; litteät pyrstöruuvit sopivat kohteisiin, joissa määritellyllä ohjausreiällä ja siistillä kierteillä on enemmän merkitystä.
• Teräs noin 2 mm:n yläpuolella: käytä litteää pyrstöruuvia poratussa ohjausreiässä tai itseporautuvaa ruuvia. Terävä hännän itsekierteittävä ruuvi kamppailee.
• Puu ja lastulevy: terävät pyrstömallit, mieluiten leikkuuriba tai tyyppi 17 -tyylinen häntä, vähentävät halkeilua reunojen ja päiden lähellä.
• Muovit ja painevalut: litteä pyrstöruuvi valetussa ydinreiässä rajoittaa vanteen jännitystä ja halkeilua.
• Syövyttävä palvelu: SUS410, jossa kovuutta tarvitaan, SUS304 tai SUS316, joissa korroosionkestävyys hallitsee ja ajo-olosuhteet pysyvät lempeinä.

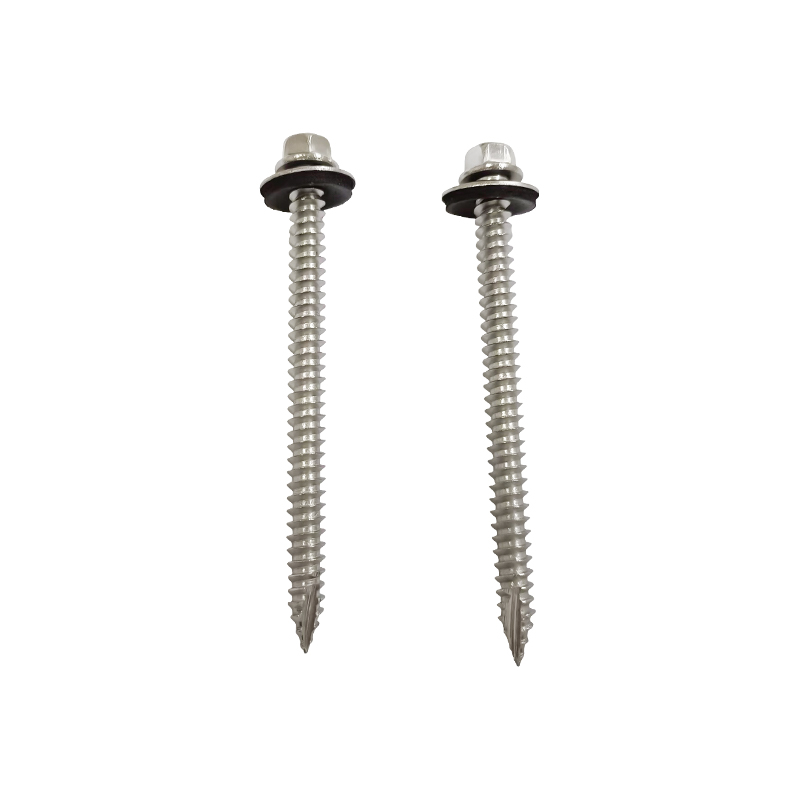

Kuusiokoloaluslevyn pään tyyppi 17 itsekierteittävä ruuvi EPDM-aluslevyllä Tämä SUS410-ruuvi käyttää ulkona metallikattoihin ja -verhouksiin tukikierrettä ja tiivistealuslevyä parantamaan tarttumista ja estämään kosteuden sisäänpääsyä. Näytä tuote →

Yleiset vikatilat ja niiden aineelliset syyt

FAQ

Valinta litteän hännän ja terävän hännän itsekierteittävän ruuvin välillä riippuu siitä, miten liitoksen tulee muodostua. Terävä häntä optimoi asennusnopeuden ja itsekäynnistymiskyvyn edellyttäen, että alusta kestää siirtyneen materiaalin ja kärjen takana on oikea kotelon syvyys. Litteä häntä optimoi kiinnittymisen laadun, vääntömomentin ennustettavuuden ja uudelleenkäytettävyyden, mikäli reikä on valmistettu oikein. Molemmissa tapauksissa kärjen takana oleva laatu ja lämpökäsittely ratkaisevat, kestääkö suunnittelutarkoitus tuotannon.

Tästä yleiskatsauksesta saat laajemman kuvan näiden kiinnikkeiden luokittelusta ja käytöstä itsekierteittävät ruuvien tyypit ja valinta on hyödyllinen kumppani lukea.
