Lastulevyruuvit, joissa on leikkuuterät pään alla: Pysäytä puun halkaisu, ei esiporausta

Leikkuuterät ovat lastulevyruuvin pään alapuolella olevia pieniä korotettuja ripoja, joiden ansiosta nykyaikainen lastulevyruuvi voidaan lyödä hyllyyn, kaapin runkoon tai litteään paneeliin ilman ohjausreikää ja lautaa halkaisematta.

Terät toimivat kuin minikalvimet. Pään lähestyessä pintaa ne jyrsivät materiaalin ohuiksi lastuiksi puristamisen sijaan, joten paneelin ei tarvitse koskaan ottaa vastaan ​​upotetun laakeripinnan täyttä kiilavoimaa. Se on pieni yksityiskohta, joka muuttaa koko liitoksen käyttäytymistä, ja se kannattaa ymmärtää ennen kuin määrittelet, varastoit tai ostat kiinnikkeitä tuotantoon.

Tämä opas selittää, mitä terät todella tekevät, kuinka ne toimivat vuorovaikutuksessa pään geometrian, langan muodon ja kärjen tyylin kanssa ja missä tekniikalla on vielä rajoituksia. Jos haluat laajemman katsauksen samaan kiinnitysperheeseen paneelituotteissa, artikkelissamme lastulevyruuvit kuitulevy- ja MDF-sovelluksiin on hyödyllinen kumppani luettava.

Mitä leikkuuterät pään alla todella ovat

Upotetussa lastulevyruuvissa leikkuuterät istuvat kartion muotoisella laakeripinnalla pään alla, yleensä säteittäisesti pyörän pinnojen tavoin. Suunnittelusta riippuen ne näkyvät neljästä kuuteen pientä ripaa, kiilaa tai lovea, jotka ovat hieman ylpeitä laakeripinnasta.

Asemalla on enemmän merkitystä kuin koolla. Koska kärjet ovat ylhäällä, ne koskettavat levyä ennen kuin tasainen tai kartiomainen laakeripinta koskettaa. Tämä lyhyt etumatka antaa heille mahdollisuuden leikata mieluummin kuin murskata. Täysin sileällä laakeripinnalla varustetun ruuvin on työnnetty tiensä paneeliin, eikä paine voi mennä muualle kuin ulospäin kohti lähimpää vapaata reunaa.

Monissa todellisissa tuotteissa kärki ja ripa ovat samat ominaisuudet. Ruuvissa, joka on kuvattu uurretulla kannalla, voidaan käyttää kuuden viisteen ripakuviota, joka yhdistää kalvitusreunan vahvistavan harjanteen, joten pää vastustaa vääristymistä leikkauksen aikana. Ruuveja verrattaessa on merkitystä sillä, onko alapuolella leikkausreunoja ollenkaan kohonnut.

• Reiän yläosan kalvaus ja upottaminen päänistuimina
• Kuitujen ja hiukkasten leikkaaminen puristamisen sijaan
• Tyhjennä upotus niin, että laakeripinta voi istua tasaisesti
• Laske vääntömomenttia, joka tarvitaan pään laskemiseksi alas pintaan
• Vähentää kohonnutta rengasta ja hiusrajahalkeamia, jotka näkyvät pakotetun pään ympärillä

Miksi lastulevy ja MDF halkeavat, kun ohitat pilottireiän

Lastulevy ja MDF eivät ole massiivipuuta. Lastulevy on hartsilla sidottua puulastumattoa ja MDF on tiivistä, homogeenista kuitulevyä. Ei myöskään ole solurakennetta, joka antaa massiivipuun venyä ja puristua kiinnittimen ympärille. Kun materiaalilla ei ole paikkaa liikkua, se halkeilee.

Ruuvi vahingoittaa levyä kahdella tavalla. Kierreosa siirtää materiaalia säteittäisesti, minkä vuoksi ylisuuri ruuvi voi halkaista paneelin sen pituudelta. Pää lisää toisen ja usein suuremman ongelman: upotettu laakeripinta käyttäytyy kiilana, jolla on erittäin laaja jalanjälki, ja se työntyy ulospäin koko pään halkaisijan yli kierrelinjan sijaan.

Halkeaminen alkaa yleensä heikoimmasta kohdasta, joten viat ryhmittyvät levyjen reunojen ja päiden lähelle, ytimessä olevien onteloiden ja pienitiheyksisten kohtien ympärille ja viivalle, jossa paneelia ei tueta. Esiporaus ratkaisee tämän poistamalla materiaalia etukäteen, mutta se lisää askelta ja hidastaa kokoamista. Leikkausterät hyökkäävät ongelmaan, josta suurin osa kiilapaineesta tulee, eli päähän.

Kuinka leikkuuterät estävät halkeilun ilman esiporausta

Alla olevassa sekvenssissä kuvataan normaali käyttö paneelituotteeseen naarretulla lastulevyruuvilla ilman ohjausreikää tai uppoa.

1. Piste puree. Terävä kärki tai tyypin 17 uritettu kärki tiheämmissä laudoissa aloittaa reiän ja antaa langalle tarttuvaa.
2. Lanka vetää. Karkeat kierteet tarttuvat paneeliin ja vetävät ruuvia alaspäin siirtäen rajoitetun määrän materiaalia varren ympäriltä.
3. Terät koskettavat ensin. Koska ne ovat ylpeitä laakeripinnasta, ne kohtaavat pinnan useita kierroksia ennen pään istuinta.
4. Terät leikkaavat matalan upotuksen. Ne leikkaavat ja puhdistavat päällyskerroksen kuidusta tai lastuista sen sijaan, että ne painaisivat sitä sisäänpäin, luoden istuimen, joka vastaa pään kulmaa.
5. Syrjäytyneellä materiaalilla on jonne mennä. Leikkaaminen puristamisen sijaan pitää jännityksen paikallisena, joten se ei kulje laudan reunaan.
6. Päänistuimet ovat tasossa pienemmällä vääntömomentilla. Voimaa tarvitaan vähemmän, joten kytkin vapautuu aikaisemmin ja pään ympärillä oleva pinta pysyy ehjänä.

Keskeinen kohta: kärjet kohdistuvat päähän, ja suurin osa halkaisupaineesta tulee lastulevyssä ja MDF:ssä. Tästä syystä teräruuvia voidaan usein ajaa ilman esiporausta, vaikka kierre yksinään aiheuttaisi vahinkoa.

Pään geometria: missä terät elävät

Päätyyppi määrittää, missä terät voivat istua ja kuinka paljon materiaalia ne voivat puhdistaa. Suurin osa lastulevytöistä hoitaa neljä perhettä.

Upotetut ja kaksinkertaiset upotetut päät

Nämä ovat vakiovalinta lastulevylle ja MDF:lle. Yksi kartio leikkaa yhden jatkuvan istuimen, kun taas kaksinkertainen upotettu versio käyttää kahta kulmaa, joten pää uppoaa syvemmälle ja pinnassa on puhtaampi siirtymä.

Puoliksi upotetut päät

Matalampi kartiokulma levittää painetta hieman suuremmalle alueelle, mikä on hyödyllistä ohuissa paneeleissa ja laudoissa, joissa syvä upotus ohentaisi materiaalia liikaa. Nämä yhdistetään usein tyypin 17 pisteen kanssa.

Pan, bugle ja kohotetut päät

Leveämmät laakeripinnat sopivat pehmeälle levylle ja ohuelle levylle, joissa etusijalla on kiinnitys eikä uppoaminen tasoon. Terät, jos ne ovat olemassa, istuvat tasaisella alapuolella ja reiän suuaukon silti.

Tärkeintä ei ole laatikossa oleva nimi, vaan pään alapuoli. Jos laakeripinta on tasainen ja jatkuva, pää kiilautuu silti paneelin auki riippumatta siitä, kuinka hyvin kierre on suunniteltu. Etsi kohotetut leikkuureunat.

Lastulevyruuvit useilla pääkonfiguraatioilla Tutustu lastulevyruuveihin useissa eri päätyyleissä ja -materiaaleissa, joissa on terävät kärjet ja optimoidut kierteet lastulevy-, MDF- ja kaappitöihin. Näytä tuote →

Kierteet, kohdat ja kylkiluut, jotka tukevat terän toimintaa

Terät käsittelevät vain liitoksen päätä, joten muun ruuvin on toimittava yhdessä. Karkea, syvä yksijohtiminen kierre leveällä jaolla on klassinen lastulevykuvio, koska se kiinnittyy lasturakenteeseen ilman ohjausreikää.

MDF:ssä ydin on tiheämpi ja tasaisempi, eikä siruilla ole juuri minne mennä. Kaksois- tai kaksoiskierteet ajavat nopeammin ja vähentävät painetta kierrosta kohden, kun taas jyrsitty pyrstö tai tyypin 17 uurrekärki antaa pölylle polun ulos reiästä sen sijaan, että se tiivistyy pään alle.

Ripa ja ripajyrsityt mallit

Pään alla olevat rivat tuovat kaksi etua kerralla: ne vahvistavat päätä muodonmuutoksia vastaan ja pidentävät terien kalvaustoimintaa. Kun jyrsitään myös kierteen pää, ruuvi leikkaa oman välyksensä reiän yläosaan, mikä pitää käyttömomentin alhaisena aina pään kosketukseen asti.

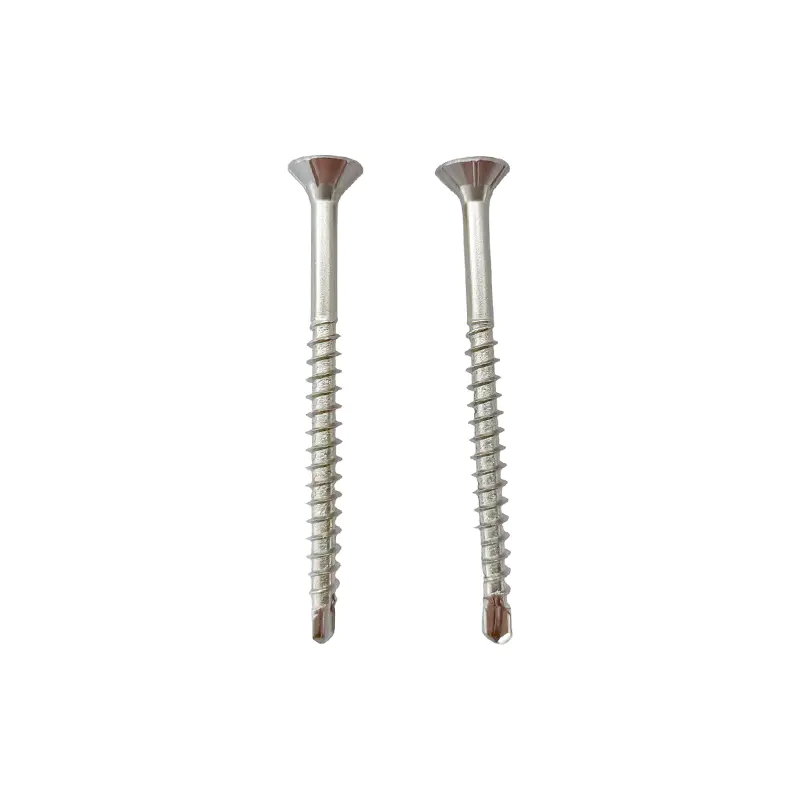

Kaksinkertainen upotettu kuusikulmainen lastulevyruuvi, jossa jyrsitty häntä SUS304 ruostumattomasta teräksestä valmistettu ruuvi kuusiviitekäytöllä, jyrsityt rivat ja jyrsitty pyrstö turvalliseen lastulevyn, MDF:n ja huonekalujen kokoamiseen. Näytä tuote →

Ruuvin sovittaminen tauluun

Yksikään lastulevyruuvi ei sovi jokaiselle alustalle. Käytä alla olevaa taulukkoa lähtökohtana, kun valitset uuden kokoonpanon tai korjauksen tekniset tiedot.

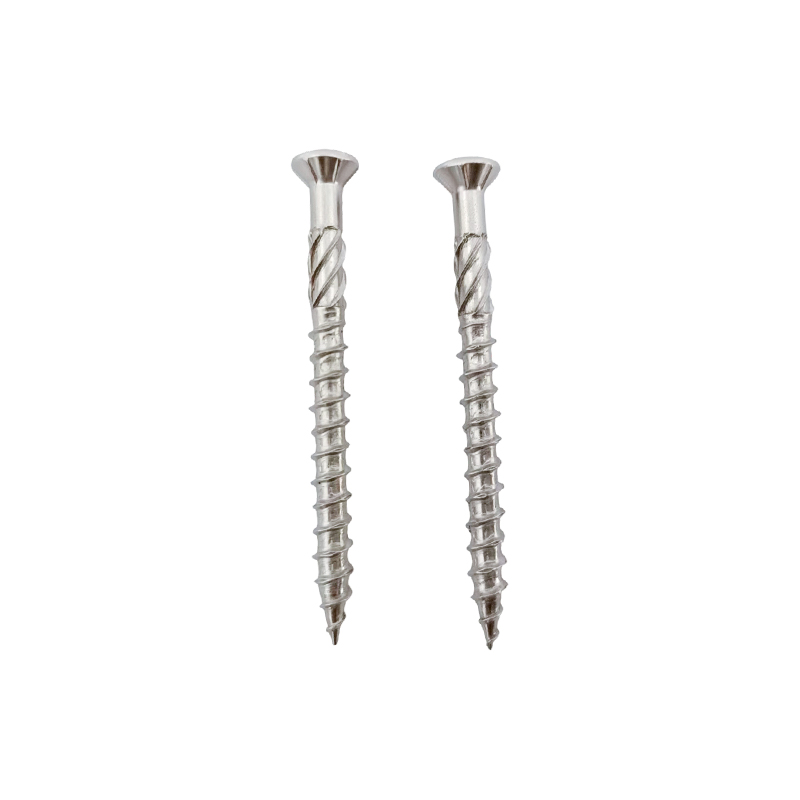

Puoli upotettu tyyppi 17 Torx lastulevyruuvi SUS304 ruostumattomasta teräksestä valmistettu ruuvi, jossa on puoliksi upotettu pää, kaksoiskierre ja tyypin 17 profiili lastulevylle, MDF:lle ja huonekaluille. Näytä tuote →

Ajotekniikka: Terien täysi hyöty

Leikkausterät vähentävät halkeamisriskiä, mutta ne eivät voi kompensoida huonoa ajotapaa. Muutama tapa vaikuttaa.

• Aseta kytkin matalalle ja nosta asteittain päänistuimiin asti sen sijaan, että ajat täydellä vääntömomentilla alusta alkaen.
• Käytä palaa, joka vastaa tarkasti syvennystä. Kulunut pala kiertää vetoa ja edistää ylivääntömomenttia.
• Aja kohtuullisella nopeudella. Korkea kierrosluku tuottaa lämpöä ja voi rikkoa lastulevyn sideaineen.
• Pysähdy, kun pää on tasossa pinnan kanssa, älä kun kuljettaja pysähtyy tai lauta narisee.
• Pidä kiinnikkeet poissa reunoista ja päistä. Terät pienentävät riskiä, ​​ne eivät poista sitä.
• Tue paneeli kiinteälle alustalle. Tukematon levy taipuu ja taipuminen halkaisee paneelit.

Yleiset virheet, jotka silti aiheuttavat halkeamia

• Ruuvin valinta pelkästään pituuden mukaan ja huomioimatta pään alaosa.
• Litteän laakerin eturuuvin käyttäminen paneelituotteessa, koska se oli jo laatikossa.
• Kiristä ruuvi, jonka halkaisija on liian suuri levyn paksuuteen nähden.
• Kiristämisen jatkaminen pään istuttua.
• Ohuilla paneeleilla ajaminen nopealla iskumoottorilla ilman kytkinhallintaa.
• Ajo olemassa olevaan halkeamaan tai uudelleen käytettyyn reikään, jossa ei ole enää ehjää materiaalia leikattavaksi.

Usein kysytyt kysymykset

Kysymys 1: Poistavatko leikkuuterät todella esiporauksen tarpeen?

Useimmissa paneelituotteissa kyllä. Lastulevyn ja MDF:n normaalipaksuuksille voidaan käyttää suoraan upotettua lastulevyruuvia, mikäli ruuvin halkaisija on suhteessa levyyn ja voimanlähteen kytkin on säädetty järkevästi. Säilytä pieni ohjausreikä kovapuulle, tiiviille komposiiteille, ohuille osille ja lähellä reunaa oleville asemille.

Q2: Ovatko leikkausterät samat kuin pään alla olevat kylkiluokat?

Ne liittyvät läheisesti toisiinsa ja yhdistetään usein yhteen ominaisuuteen. Ripa voi olla puhtaasti vahvistava, puhtaasti leikkaava tai molemmat. Leikkuuterän tunnistaa se, että kohotettu reuna kohtaa laudan pinnan ensin ja leikkaa materiaalia pois, kun pää pyörii alas.

Kysymys 3: Voinko käyttää terälevyruuveja MDF:ssä?

Kyllä, ja ne ovat yleisiä siellä. Yhdistä teräpää jyrsityn pyrstön tai tyypin 17 kärjen kanssa, jotta tiheän ytimen tuottama pöly pääsee poistumaan, ja aja kohtalaisella nopeudella kytkinasennossa, joka pysäyttää ruuvin huuhtelun aikana.

Q4: Vähentävätkö terät pitovoimaa?

Ei. Pistovoima tulee paneelin kierteestä, ei päästä. Jos mitään, pää, joka istuu tasaisesti sen sijaan, että seisoisi ylpeänä, tuottaa tasaisemman puristuskuorman liitoksen poikki ja tasaisemman viimeistellyn pinnan.

Terästettujen lastulevyruuvien määrittäminen

Kun kirjoitat eritelmää tai teet tilauksen, kuvaile päätä erillään langasta. Listaa pään tyyli ja onko alapuolella leikkausterät vai ripakuvio, sitten kierteen muoto ja nousu, kärjen tyyppi, nimellishalkaisija ja pituus, materiaalilaatu, vetosyvennys ja pinnan viimeistely.

Nämä yksityiskohdat määräävät, voidaanko ruuvia käyttää ilman esiporausta tietyssä paneelissa. Kaksi samanpituista ja halkaisijaltaan samanlaista ruuvia voivat käyttäytyä täysin eri tavalla samassa lastulevyn kappaleessa, jos toisessa on sileä laakeripinta ja toisessa on leikkuureunat kannan alla.

Voit tarkistaa koko lastulevyruuvivalikoima vertailla pään tyylejä, ripakokoonpanoja ja pistevaihtoehtoja yhdessä paikassa ja sovittaa tekniset tiedot todellisuudessa käyttämäsi laudan mukaan. Valitse pää pintaa varten, kierre ytimelle ja kärki pölylle, ja useimmat jaetut paneelit katoavat ennen kuin ensimmäinen pilottireikä on porattu.
