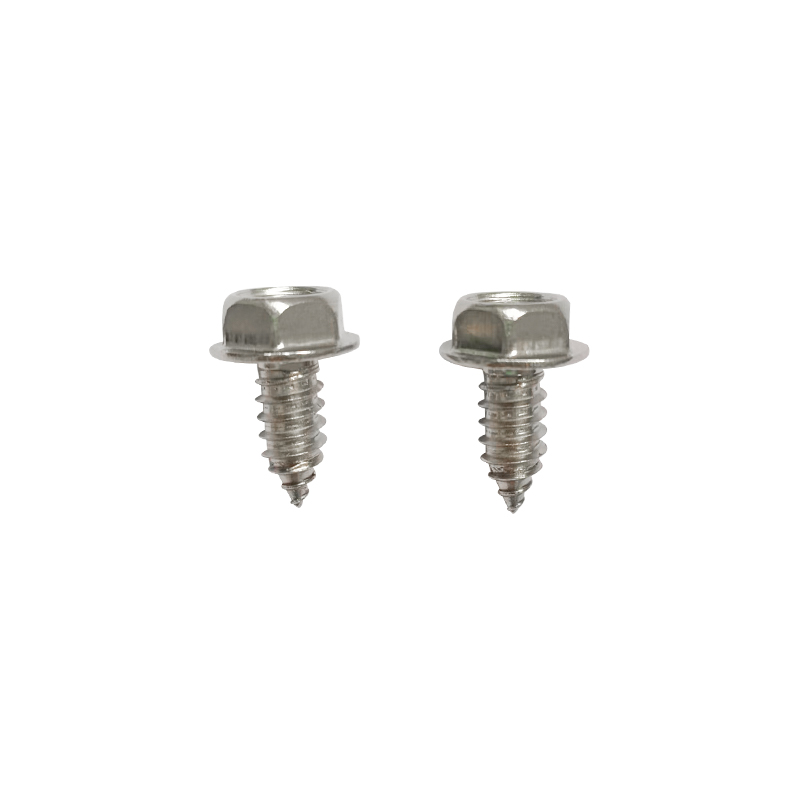

Mitä ovat ruostumattomasta teräksestä valmistetut tekniset ruuvit?

Nykyaikaisen rakentamisen, autojen kokoonpanon ja teollisen valmistuksen maailmassa termi ruostumattomat tekniset ruuvit edustaa erityistä kiinnitysluokkaa, joka on suunniteltu toimimaan vaativissa olosuhteissa. Toisin kuin tavalliset puuruuvit tai konepultit, näissä ruuveissa yhdistyvät ruostumattoman teräksen metallurgiset edut itseporautuvien ja itseporautuvien kierteiden geometriseen tehokkuuteen. Insinööreille, hankintaasiantuntijoille ja laatupäälliköille näiden komponenttien vivahteiden ymmärtäminen on tärkeää liitosten eheyden, elinkaarikustannusten ja korroosionkestävyyden kannalta.

Missä ruostumattomasta teräksestä valmistettuja teknisiä ruuveja käytetään?

Kuinka turvata kevyt teräskehys? — Ruostumattomasta teräksestä valmistetut tekniset ruuvit metallinastoihin

Kipsilevy- ja väliseinärakentamisessa kipsilevyn ja alla olevan metallinastan välinen yhteys on rakenteellisen vakauden selkäranka. Ruostumattomasta teräksestä valmistetut tekniset ruuvit metallinastoihin on erityisesti suunniteltu läpäisemään ohut teräs (tyypillisesti 20-25 gauge) aiheuttamatta muodonmuutoksia. Tämän sovelluksen standardiruuvin ja teknisen ruuvin välinen avainero on kierteen suunnittelussa ja pisteen geometriassa. Tavallisista kipsilevyruuveista puuttuu usein teräksen puhkaisu kovuus, kun taas teknisissä ruuveissa on porakärki (samanlainen kuin #2 tai #3 poranterä), joka eliminoi esiporauksen tarpeen. Kierteet ovat usein "korkea-matala" -muotoisia, joissa korkeammat kierteet tarjoavat paremman otteen ohuessa metallissa ja alemmat kierteet mahdollistavat laudan nopeamman istumisen ilman "nokkausta" (laudan nostaminen irti nastasta).

Valitessaan kiinnikkeitä metallinastoihin, insinöörit yleensä vertaavat kahta ensisijaista tyyppiä. Alla on ASTM C954 -standardeihin perustuva tekninen vertailu:

Pysyviin asennuksiin kosteissa ympäristöissä tai joissa ei tarvita tulevaa purkamista, ruostumattomasta teräksestä valmistetut tekniset ruuvit metallinastoihin tarjoavat elinkaariedun, joka kompensoi niiden korkeammat alkukustannukset.

Kuinka estää kattovuodot? — Ruostumattomasta teräksestä valmistetut itsekierteittävät tekniset ruuvit kattoon

Kattojärjestelmät altistuvat lämpökierrolle, UV-säteilylle ja seisovalle vedelle. Ruostumattomasta teräksestä valmistetut itsekierteittävät tekniset ruuvit kattoon vastaa näihin haasteisiin kahdella erityisellä suunnitteluelementillä: tiivistealuslevy ja porausominaisuus. Tavallinen kattonaula tai ruuvi epäonnistuu usein "kapillaaritoiminnan" vuoksi, jolloin vesi hiipii kierteitä pitkin. Kattoon suunnitelluissa teknisissä ruuveissa pään alla on sidottu EPDM (etyleenipropyleenidieenimonomeeri) aluslevy. Kun aluslevy on kiristetty oikeaan momenttiin (tyypillisesti 2,5-3,5 Nm), aluslevy puristuu kokoon muodostaen vesitiiviin tiivisteen kiinnitysakselin ympärille. Lisäksi "itsekierteitys" viittaa ruuvin kykyyn muodostaa omat liitoskierteensä alla olevaan orreen tai kanteen, joka on yleensä terästä, jonka paksuus on 1,0–3,0 mm. Ruostumattoman teräslaadun valinta tässä on kriittinen: Tyyppi 304 soveltuu useimpiin sisämaan sovelluksiin, mutta tyyppi 316 (sisältää molybdeeniä) on pakollinen rannikkoympäristöissä tai teollisuusalueilla, joilla on kloridialtistus.

Kuinka purkaa numerot ruuvissa?

Mikä tarkalleen on #8 x 1 tuuman ruostumattomasta teräksestä valmistetut tekniset ruuvit ?

Nimikkeistö" #8 x 1 tuuman ruostumattomasta teräksestä valmistetut tekniset ruuvit " on standardoitu lyhenne, joka määrittelee kiinnittimen fyysiset mitat. Hankintainsinöörille tämän koodin ymmärtäminen varmistaa yhteensopivuuden suunnitteluspesifikaatioiden kanssa. "#8" viittaa ruuvin nimellishalkaisijaan, joka perustuu American Screw Thread -järjestelmään alle 1/4 tuuman kokoille. #8 ruuvin päähalkaisija on noin 0,164 tuumaa (4,17 mm). Tämä halkaisija on kompromissi: se on tarpeeksi vankka kestämään leikkauskuormituksia kevyessä teräsrungossa, mutta riittävän pieni estääkseen metallitapin liiallisen muodonmuutoksen. "1 tuuma" määrittää pituuden, mitattuna pään alapuolelta langan kärkeen. Itseporautuvan ruuvin pituuden tulee ottaa huomioon kolme vyöhykettä: kiinnitettävän materiaalin paksuus, vastaanottavan materiaalin paksuus ja itse kierteittämättömän poran kärjen pituus.

Vakiopituuden laskentakaava:

• Vaadittu kokonaispituus = Materiaalin paksuus (A) Kiinnityspituus (B) Poran kärjen pituus (C)
• Esimerkki #8 x 1 tuumalle : Jos kiinnität 1/2":n kipsilevyn (A) 1/2":n metallitappiin (B), porauskärjellä #2 (C ~ 0,15"), 1 tuuman ruuvi tarjoaa noin 0,35" kierrekiinnityksen nastassa, mikä on optimaalinen ulosvetovastuksen kannalta.

"Rostumaton" -merkintä tarkoittaa tyypillisesti metalliseosta, joka on ASTM F593:n mukainen kemiallisten ja mekaanisten vaatimusten osalta, mikä varmistaa, että ruuvi ei joudu galvaanisen korroosion paikkaan, kun se joutuu kosketuksiin muiden metallien kanssa.

Itseporautuminen vs. itseporaus: kumpi on parempi? — Itseporautuvat ruostumattomasta teräksestä valmistetut tekniset ruuvit

Yleinen hämmennys kiinnitinsuunnittelussa on ero itseporautuvien ja itseporautuvien ruuvien välillä. Vaikka molemmat on suunniteltu eliminoimaan erilliset valmistusvaiheet, niiden mekanismit ja sovellukset eroavat huomattavasti. Termi itseporautuvat ruostumattomasta teräksestä valmistetut tekniset ruuvit viittaa erityisesti kiinnikkeisiin, joissa yhdistyvät poranterän ja ruuvin toiminnot. Kärki ei ole vain terävä; siinä on huilut ja leikkuuterä, joka tuottaa omia lastuja aivan kuten kierrepora. Tämä mahdollistaa sen tunkeutumisen paksun teräskannen läpi (jopa 12 gauge tai 0,1046 tuumaa) ilman ohjausreikää.

Kylmämuovatun teräksen rakenneliitoksissa rakennusmääräykset velvoittavat usein käyttämään itseporautuvat ruostumattomasta teräksestä valmistetut tekniset ruuvit tasaisen reiän koon ja kierteiden kiinnittymisen varmistamiseksi, mitä on vaikeampi taata erillisellä porauksella.

Mistä hankkia suurimääräisiä ja laadukkaita ruostumattomasta teräksestä valmistettuja kiinnikkeitä?

Miksi valita erikoistunut lämpökäsittelyvalmistaja?

Kun hankitaan bulkkiruostumattomasta teräksestä valmistetut tekniset ruuvit kipsilevyyn tai teollisissa sovelluksissa metallurgisten ominaisuuksien johdonmukaisuudesta tulee ratkaiseva tekijä luotettavan liitoksen ja kenttävian välillä. Jiaxing Zhongke Metal Technology Co., Ltd., joka sijaitsee Xinfeng Townin teollisuuspuistossa, Nanhun piirikunnassa, Jiaxing Cityssä, Zhejiangin maakunnassa, edustaa ainutlaatuista kiinnittimien valmistus- ja lämpökäsittelyosaamisen risteyskohtaa. Lämpökäsittelylaitteiden kehittämiseen, suunnitteluun ja tuotantoon erikoistuneena kokonaisvaltaisena valmistajana yrityksemme koneet tuodaan yksinomaan Taiwanista, mikä varmistaa tarkkuuden kaikissa muovaus- ja valssausoperaatioissa. Hyödyntämällä ydinosaamistamme lämpökäsittelyssä hallitsemme koko arvoketjua raaka-ainemäärityksestä lopulliseen karkaisuun. Tämän vertikaalisen integraation ansiosta voimme toimia johtavana Kiinan räätälöityjen lujien ruostumattomasta teräksestä valmistettujen kiinnikkeiden valmistajana ja viejänä. Suunnittelemalla ja valmistamalla omia lämpökäsittelyuuneja pystymme tarkasti ohjaamaan austenisointi- ja karkaisuprosesseja, jotka antavat lujille ruostumattomille kiinnikkeille vaaditut mekaaniset ominaisuudet, kuten vetolujuuden ja sitkeyden. Tämä ominaisuus on ratkaisevan tärkeä paitsi kiinnittimille myös yleisille komponenteille ja autonosille, jotka vaativat edistynyttä prosessisuunnittelua.

Tuotantomahdollisuudet joukkotilauksille:

• Lämpökäsittelyn tarkkuus: Itse suunnitellut uunit varmistavat tasaisen kotelon syvyyden ja sydämen kovuuden, mikä eliminoi väärin käsitellyissä ruuveissa havaitut hauraat viat.
• Kierteen geometrian ohjaus: Taiwanilaiset muovauskoneet säilyttävät tiukat kierreprofiilien toleranssit varmistaen tasaisen vääntömomentin ja puristuskuorman.
• Materiaalin monipuolisuus: Asiantuntemus erilaisten ruostumattomien teräslaatujen, mukaan lukien 304, 316, ja saostuskarkaisujen metalliseosten käsittelystä erikoislujuusvaatimuksiin.
• Pintatekniikka: Mahdollisuus levittää edistyneitä pinnoitteita tai passivointikäsittelyjä korroosionkestävyyden parantamiseksi perusmateriaalin ulkopuolelle.

Jakelijoille ja OEM-valmistajille, jotka vaativat bulkkiruostumattomasta teräksestä valmistetut tekniset ruuvit kipsilevyyn tai raskas rakenne, yhteistyö lämpökäsittelyprosessia ohjaavan valmistajan kanssa varmistaa, että jokainen ruuvi täyttää määritellyn mekaanisen laadun, olipa kyseessä sitten tavallinen 18-8 ruostumaton teräs tai erittäin luja räätälöity metalliseos.

Johtopäätös: Kuinka valita luotettavat ruostumattomasta teräksestä valmistetut tekniset ruuvit?

Oikean valitseminen ruostumattomat tekniset ruuvit on kolmen teknisen parametrin funktio: mekaaninen kuormitus (jännitys ja leikkaus), ympäristöaltistus (korroosiopotentiaali) ja kokoonpanoprosessi (asennusnopeus ja työkalut). Metallista nastakehitystä varten aseta etusijalle porauskärjen kyky ja kierteiden suunnittelu. Katossa etusijalle tulee tiivistelevy ja ruostumaton teräs. Tarkista aina tekniset tiedot mittatarkastuksella ja, jos mahdollista, tarkista valmistajan lämpökäsittelytietueet varmistaaksesi kovuuden ja kotelon syvyyden yhdenmukaisuuden. Luotettava toimittaja, kuten integroidut lämpökäsittelylaitteet, tarjoaa kriittisissä B2B-sovelluksissa tarvittavan jäljitettävyyden ja teknisen syvyyden.

Usein kysytyt kysymykset (FAQ)

1. Mitä eroa on 304 ja 316 ruostumattomalla teräksellä teknisissä ruuveissa?

Molemmat ovat austeniittisia ruostumattomia teräksiä, mutta 316 sisältää 2-3 % molybdeeniä. Tämä lisäys parantaa merkittävästi vastustuskykyä kloridi-ionien hyökkäykselle ja pistekorroosiolle. Sovelluksiin lähellä rannikkoa, jäänpoistosuoloissa tai kemiallisissa ympäristöissä 316 on vaadittu materiaali. 304 soveltuu yleisiin sisätiloihin, joissa tarvitaan vain lievää korroosionkestävyyttä, kuten vakiokipsilevyasennukseen.

2. Kuinka valitsen oikean porauskärjen koon itseporautuvat ruostumattomasta teräksestä valmistetut tekniset ruuvit ?

Poran kärkien koot ovat standardoituja (#1, #2, #3, #4, #5). Numero ilmaisee metallin enimmäispaksuuden, jonka kärki voi porata läpi. A #2-pisteporat 0,105 tuumaan (2,67 mm) asti sopivat kevyen metallilevyn kiinnittämiseen 1/8" teräkseen. A #3 pisteporaa jopa 0,140 tuumaa (3,56 mm) asti, mikä sopii ihanteellisesti paksummille rakenneliitoksille. Yhdistä aina pisteen koko liitettävän materiaalin kokonaispaksuuteen.

3. Voinko käyttää ruostumattomasta teräksestä valmistetut tekniset ruuvit metallinastoihin ulkosovelluksissa?

Kyllä, jos ruuvi on valmistettu sopivasta laadusta (kuten ruostumaton 316) ja sovellus on suunniteltu sitä varten. Sinun on kuitenkin varmistettava, että ruuvi on tarpeeksi pitkä kiinnittääkseen nastan kunnolla ja että kaikki tiivistysvaatimukset (kuten säänkestävät tiivisteet) täyttyvät. Ruostumattoman teräksen korkea korroosionkestävyys tekee siitä paremman kuin pinnoitettu hiiliteräs ulkokäyttöön.

4. Miksi minun bulkkiruostumattomasta teräksestä valmistetut tekniset ruuvit kipsilevyyn katkeilee joskus asennuksen aikana?

Tämä on tyypillisesti oire vetyhaurastumisesta tai väärästä lämpökäsittelystä. Valmistusprosessin aikana, jos vety imeytyy eikä paista ulos, se voi aiheuttaa äkillisen hauraan murtuman vääntömomentin vaikutuksesta. Vaihtoehtoisesti, jos ruuvi on liian kova (yli 45 HRC), siitä tulee vähemmän sitkeä. Hankinta valmistajalta, jolla on valvotut lämpökäsittely- ja paistoprosessit, kuten lujiin kiinnikkeisiin erikoistuneet valmistajat, pienentää tätä riskiä.

5. Ovatko #8 x 1 tuuman ruostumattomasta teräksestä valmistetut tekniset ruuvit tarpeeksi vahva kaapien ripustamiseen metallinastoihin?

Riippuu kuormituksesta ja nastan mittarista. 18-8 ruostumattomasta teräksestä valmistetun 8-ruuvin tyypillinen leikkauslujuus on noin 700-900 lbs. Kuitenkin metallinastan vikatila on usein nastan laipan ulosveto tai vääntyminen, ei ruuvin katkeaminen. Kevyille ja keskikokoisille kaappeille #8 ruuvit 20 gaugen nastoihin voivat riittää, jos käytetään useita kiinnikkeitä. Raskaille kuormille suositellaan kiinnittämistä nastan sisään ruuvinreikien läpi tai käyttämällä halkaisijaltaan suurempia kiinnikkeitä.

Viitteet

• ASTM kansainvälinen. (2022). ASTM C954-18 -standardistandardi teräsporaruuveille kipsilevytuotteiden tai metallikipsipohjan kiinnittämiseen 0,84 mm:n (0,84 mm) - 0,112 tuuman (2,84 mm) teräsnastoihin . ASTM International, West Conshohocken, PA.
• ASTM kansainvälinen. (2019). ASTM F593-17 -standardivaatimukset ruostumattomasta teräksestä valmistetuille pulteille, kuusiokoloruuveille ja pulteille . ASTM International, West Conshohocken, PA.
• Kulak, G. L., Fisher, J. W., & Struik, J. H. A. (2001). Pultti- ja niitattujen liitosten suunnittelukriteerien opas (2. painos). American Institute of Steel Construction.
• Kansainvälinen koodineuvosto. (2021). 2021 International Building Code (IBC) . ICC:n julkaisut.
• Davis, J. R. (Toim.). (1994). Ruostumattomat teräkset . ASM International.
